CP-2091 PLC FOXTROT2 TXN 120 91.11NDNN
- Databox: 128 kB
- Processor: 1x core ARMv7 792 MHz
- Display: OLED
- 2xETH100/10
- 1x RS-485
- 1xCIB
- CH1-4
- 8xAI/DI
- 2xAI/DI/AO
- 1x DI(230VAC)
- 2xAO/DO (PWM)
- 3xDO (PWM)
- 6xRO, 24VDC/230VAC
CP-2091 FOXTROT
TXN 120 91.11NDNN
Die Grundmodule CP-2091 gehören zum Sortiment der Grundmodule (ZM) der modular programmierbaren Maschinen der Foxtrot 2-Serie.
Die Grundmodule CP-2091 verfügen über:
- 8 Multifunktionseingänge, die jeweils als Analogeingang oder als potenzialfreier Binärkontakt genutzt werden können,
- 2 universelle Binärausgänge (24V DC) / Analogausgänge (0-10V)
- ein Binäreingang 230 V AC,
- 3x Binärausgänge 24 V 0,5 A mit optionaler PWM-Funktion
- 3x separate Relaisausgänge 230 V AC/5A.
- 3x separate Relaisausgänge 230V AC/16A
Darüber hinaus stehen folgende Schnittstellen zur Verfügung:
- 2xEthernet,
- bis zu 4x serielle Kanäle
- 1x Hauptinstallationsbus CIB zum Anschluss externer Peripheriegeräte
- 2x TCL2-Master-Systembusse zum Anschluss von I/O-Erweiterungsmodulen, die die Gesamtzahl der I/Os erhöhen.

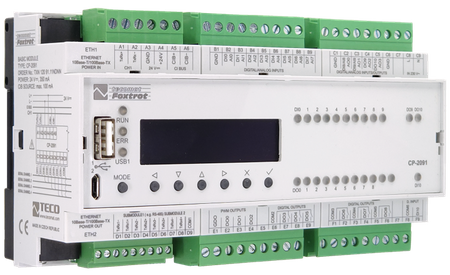

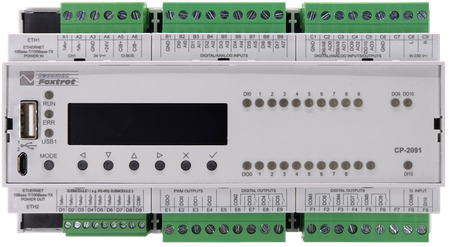

Das Basismodul CP-2091 beinhaltet ein einfaches LCD-Display mit einer Größe von 4 x 20 Zeichen und 6 Benutzertasten.
